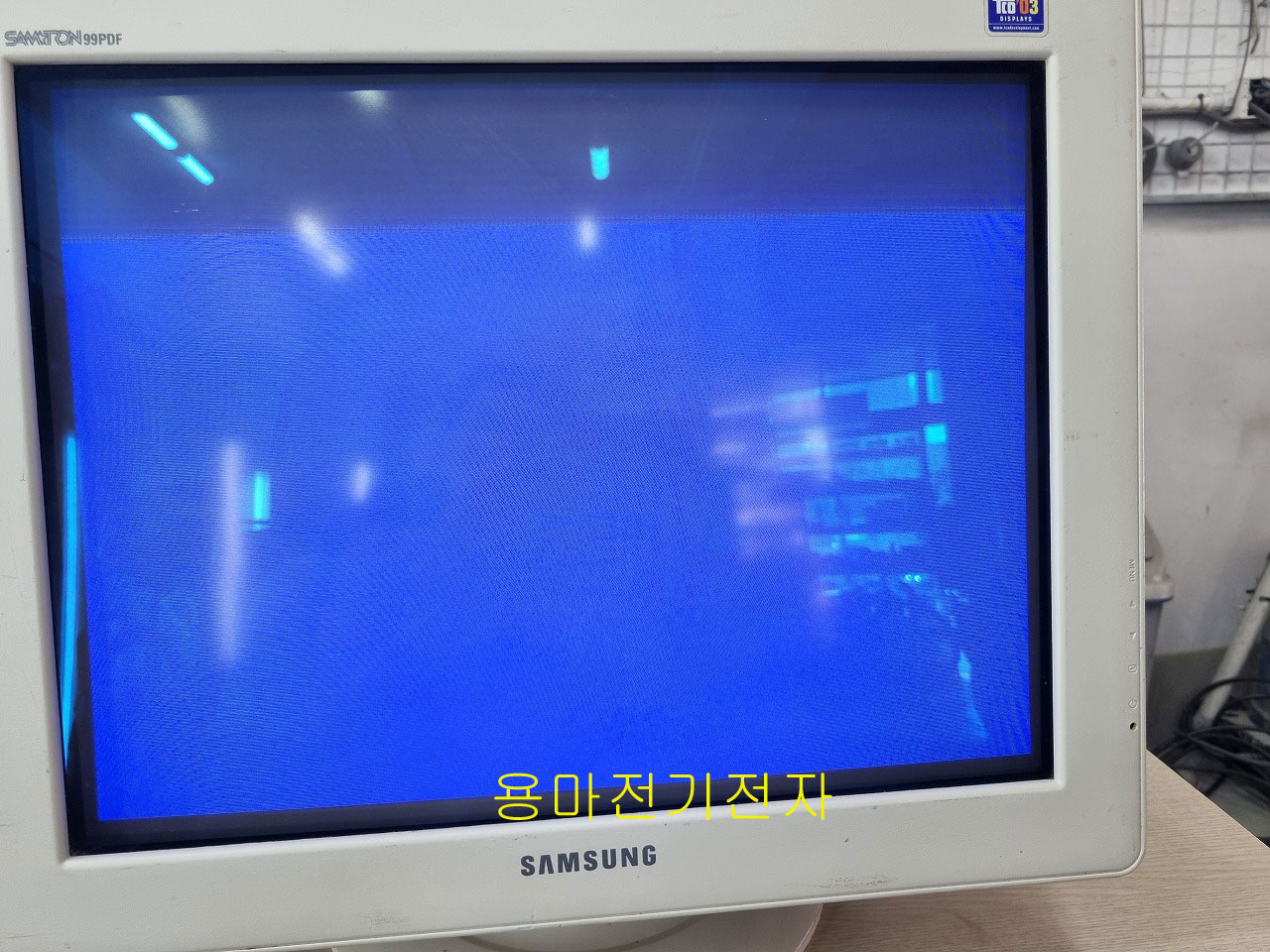

삼성샘트론99PDF CRT모니터가 입고되어 모니터화면점검시 화면전체가 푸르스름하게
나와 패턴제네레이터로 확인시 레드라인쪽이 완전히죽어서 검은색으로만 나와서
백카바를열어서 CRT튜브뒷면 RGB앰프기판을 점검하여 R라인의 신호가 정상적으로
입력되도록 수리하여 정상적인 화면이 출력되었습니다.
패턴제네레이터 R신호입력시 전혀신호입력이되지않고 검은색으로만 나옵니다.

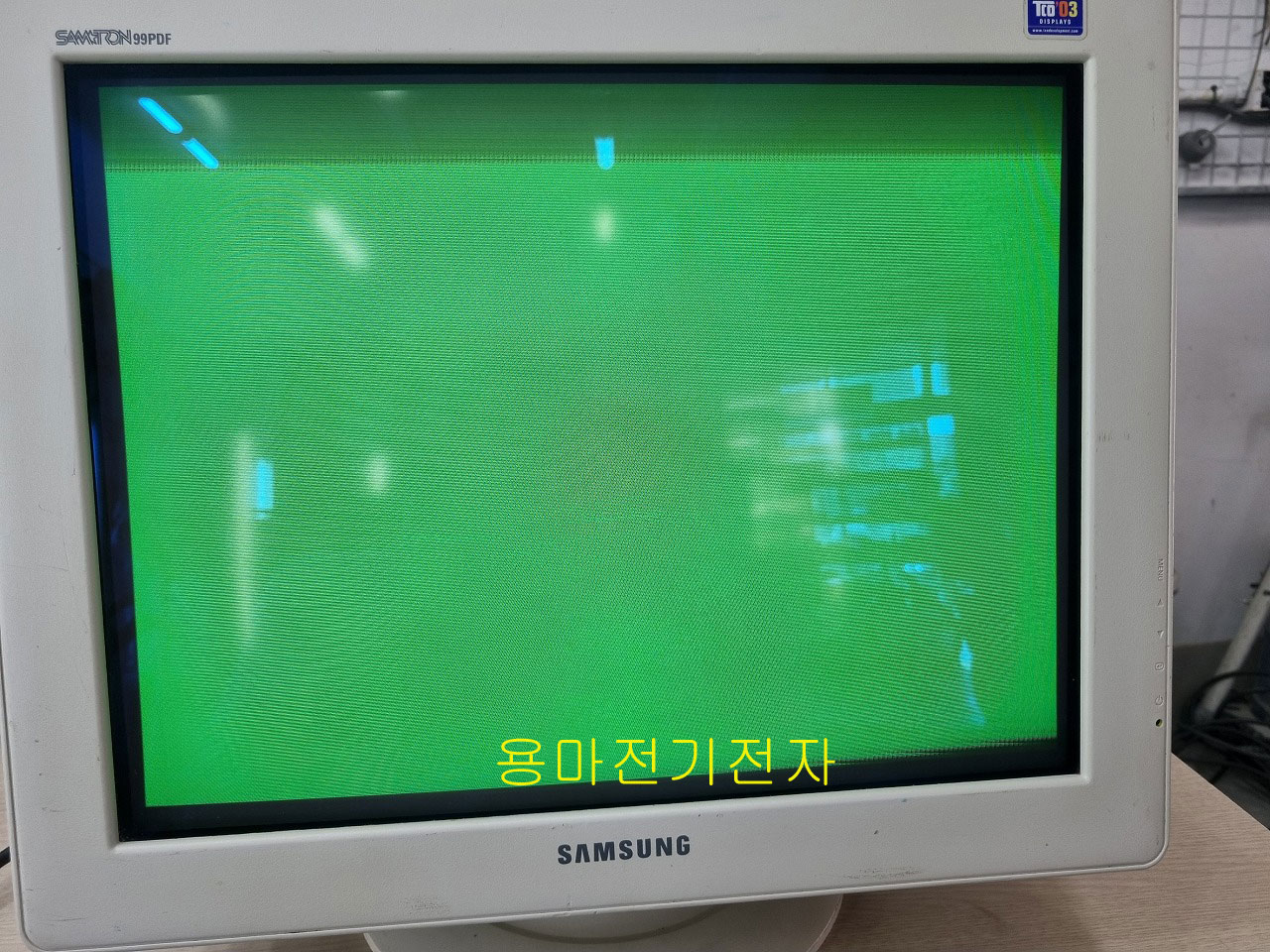

패턴제네레이터 G신호입력시 정상적으로 나옵니다.
패턴제네레이터 B신호입력시 정상적으로 나옵니다.
R라인 신호증폭부의 문제점을 찾기위해 백카바연후 CRT튜브 연결커넥터를 분리합니다.
주)고압라인은 방전이안되고 남아있기때문에 감전에 주의해야합니다.
RGB신호증폭부 기판입니다.
완전히분리한 상태입니다.
메인기판과 연결상태입니다.

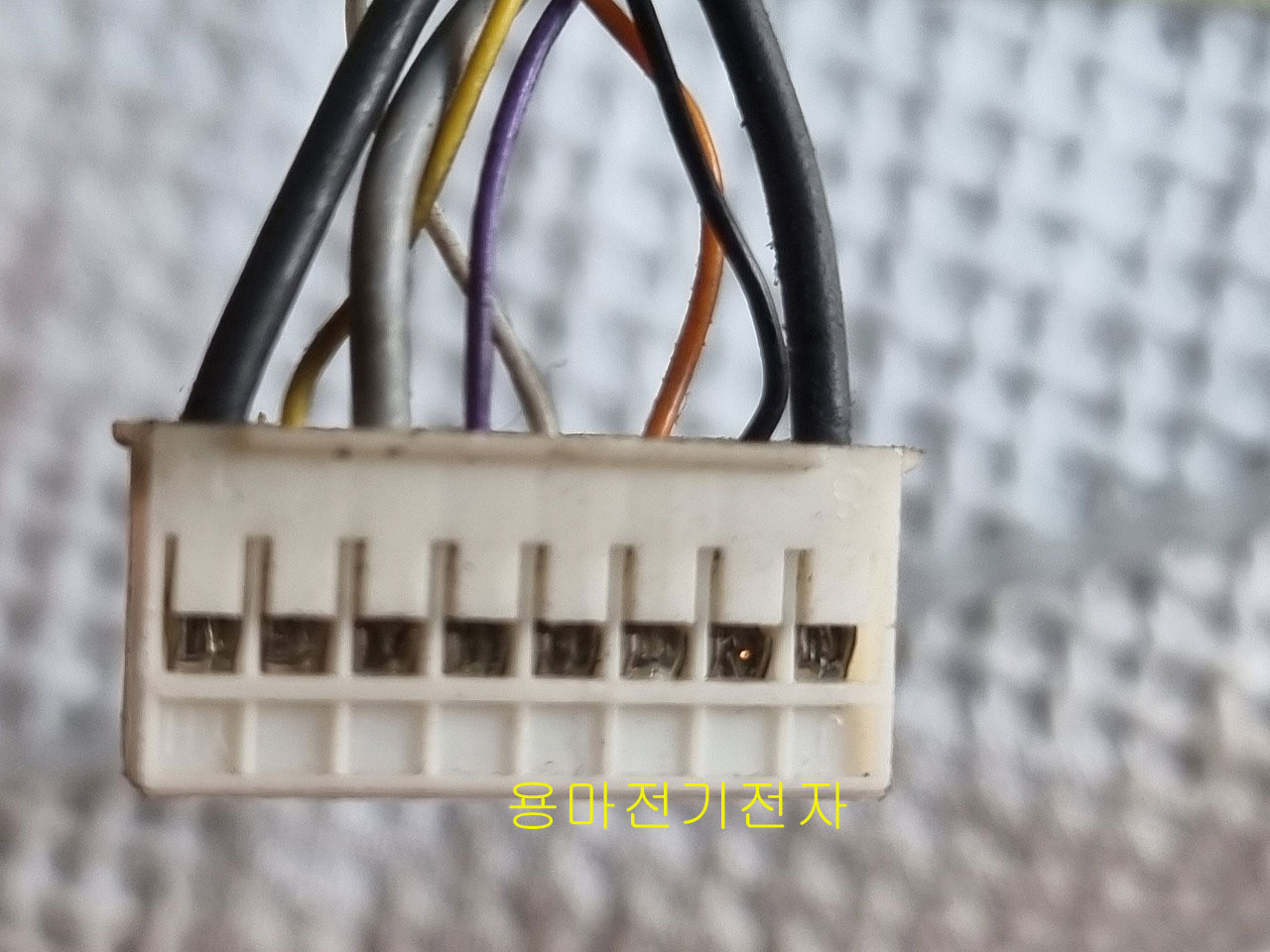

RGB AMP 기판에취부된상태에서 빼낸 H-sync,V-sync 연결커넥터 입니다.
RGB AMP 기판에취부된상태에서 빼낸 R,G,B 연결커넥터 입니다.

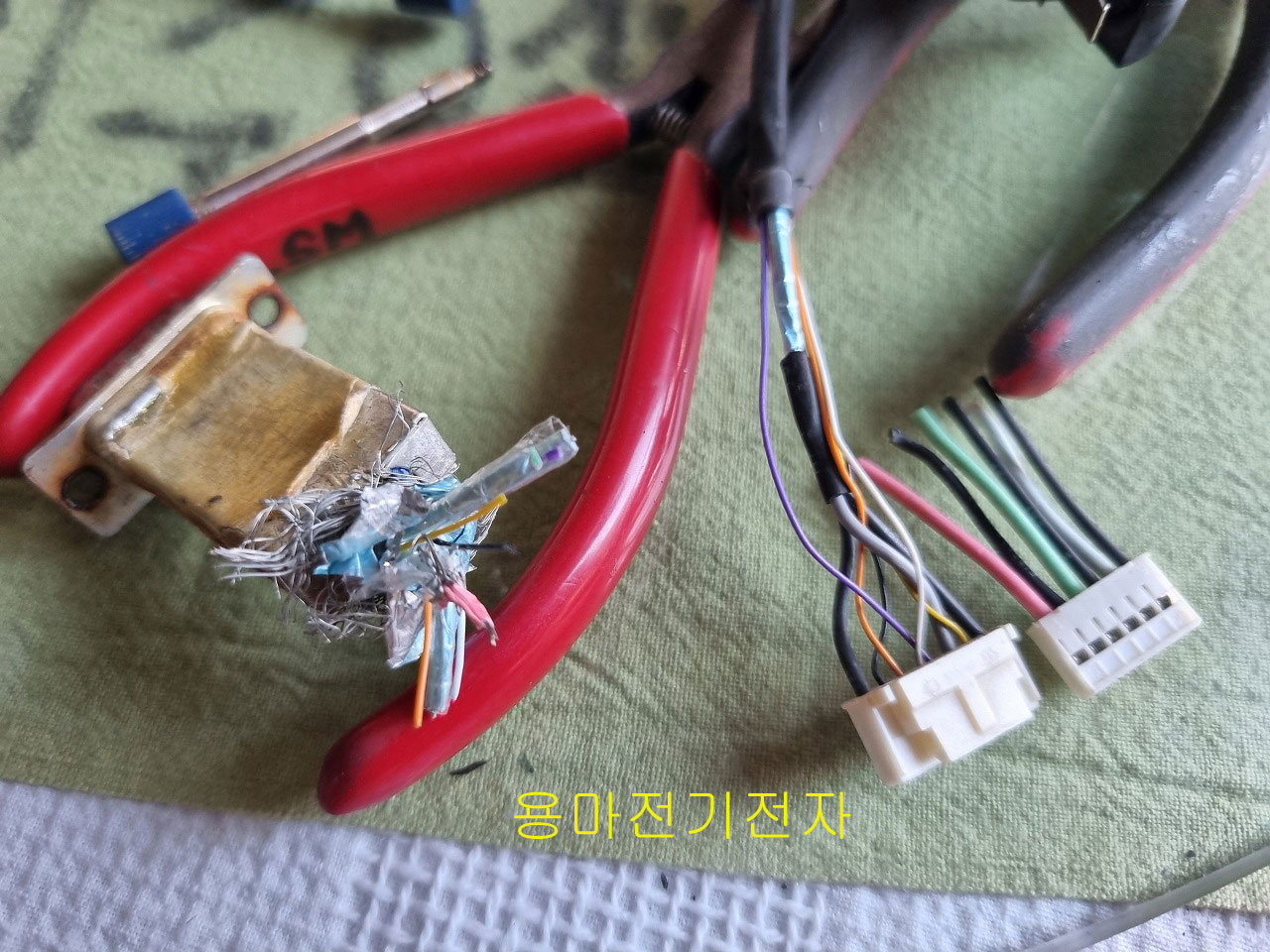

VGA CABLE LINE 에서 문제가발견되어 케이블절단후 라인을 점검하는 상태입니다.

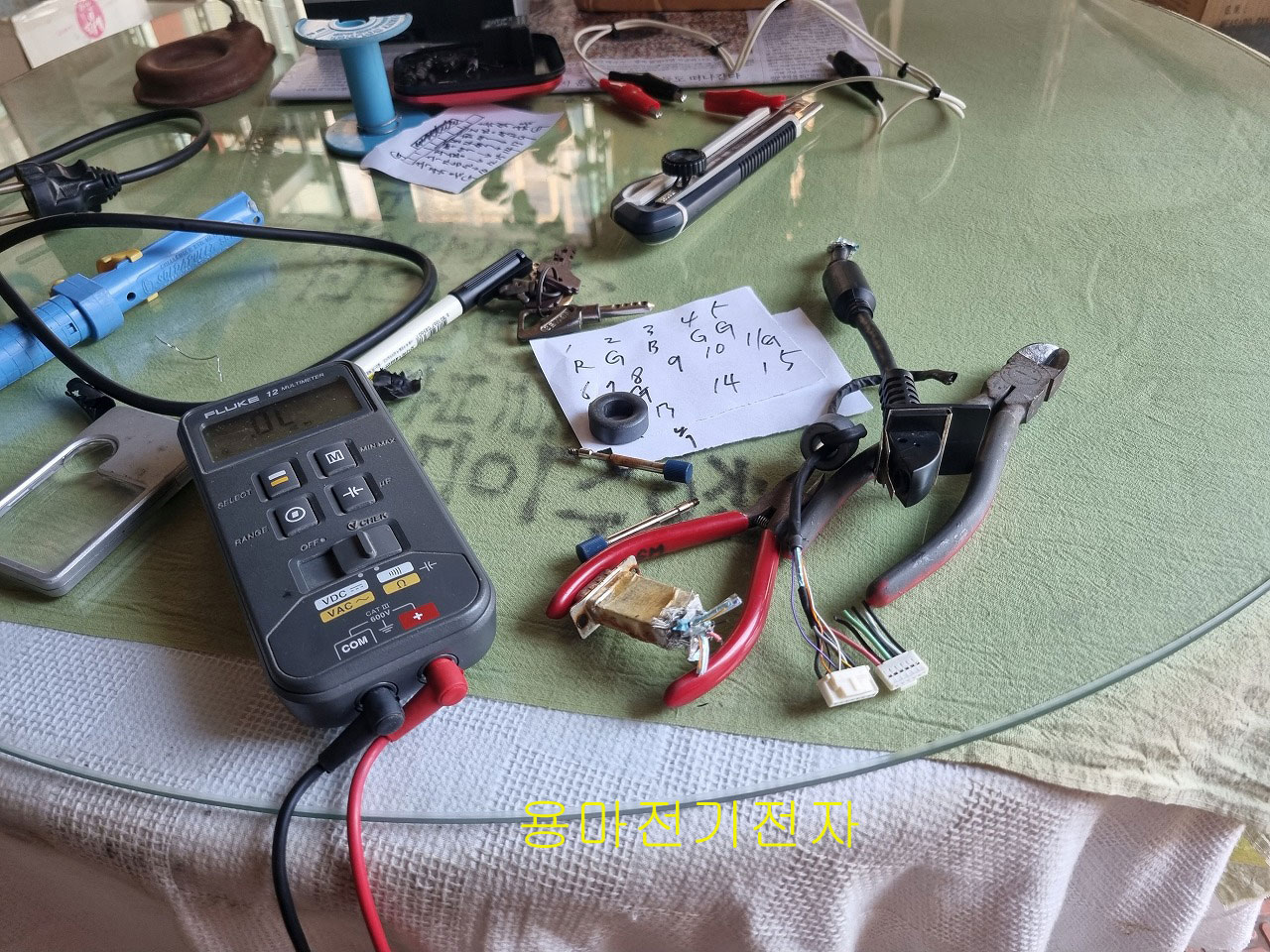

VGA CABLE 15PIN 전체를점검후 CABLE전체를 신품으로 교체하였습니다.

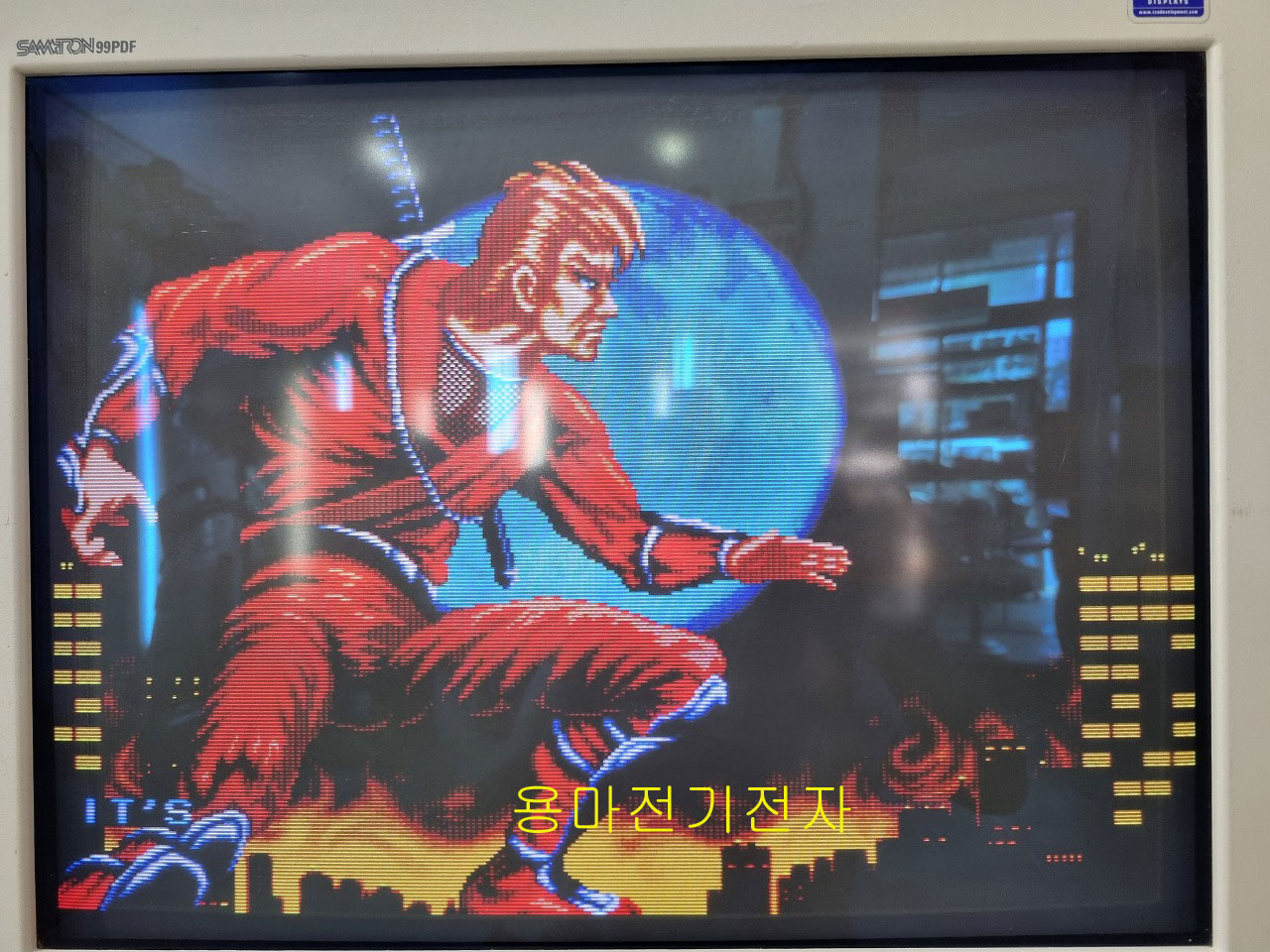

수리후 패턴제네레이터 R신호로잡은 레드라인 표시입니다.(정상적인 수리화면)
패턴제네레이터 G신호입력시 정상적으로 나옵니다.

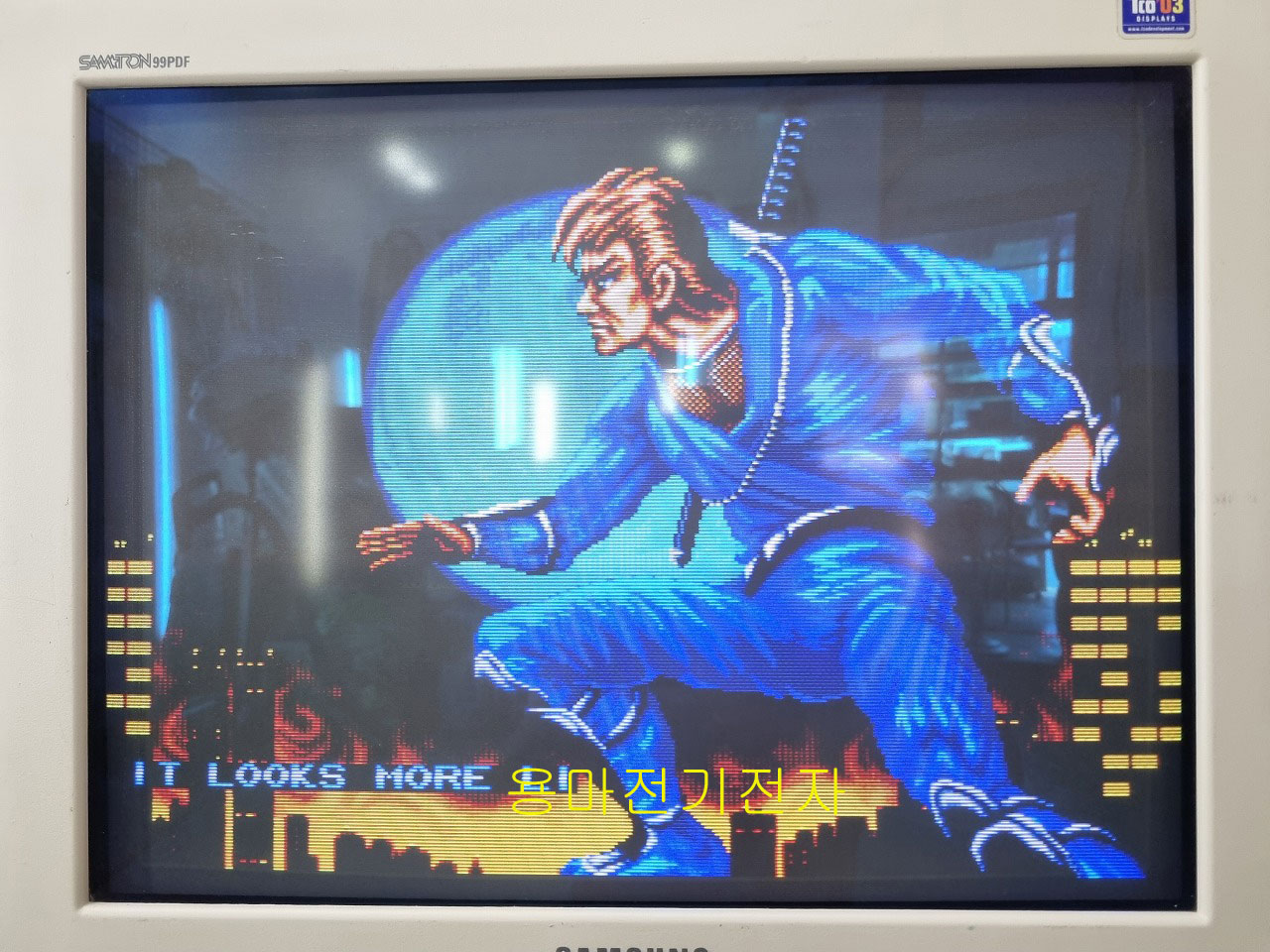

패턴제네레이터 B신호입력시 정상적으로 나옵니다.
칼라바화면으로도 색상확인 입니다.

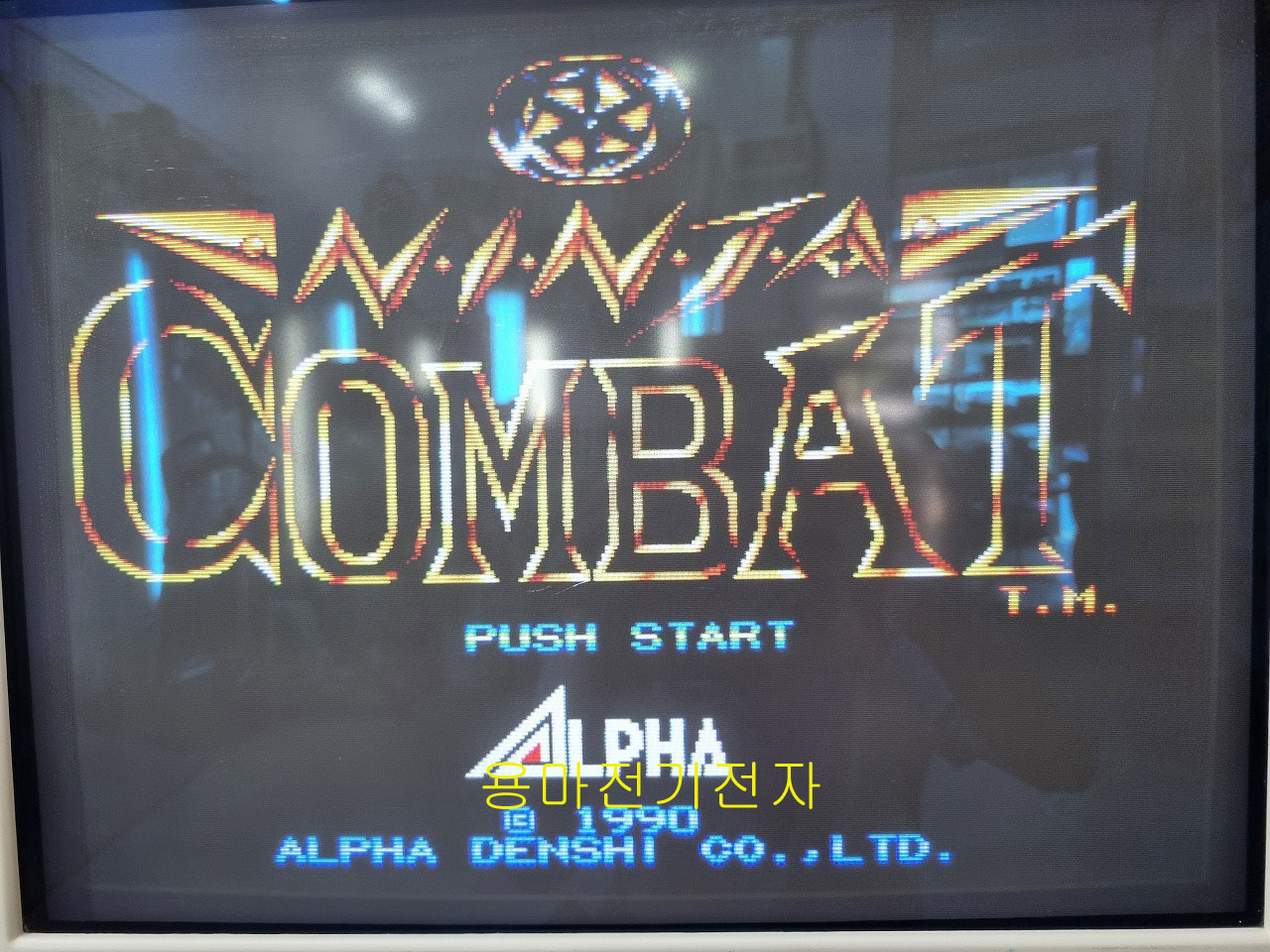

네오지오의 닌자컴벳 화면확인사진입니다.
원래는31KHZ 화면에서는 구동되지않는데 XRGB-2plus 로 연결하여 UP SCAN 시킨 화면입니다.
화면확인에서 이상없어 고객에게 인도하였습니다.
